CH-300NG小孔套位高速模切机
发布时间：2019-03-13
用途：
胶贴制品、背光制品、导电制品、医疗制品、光学制品、散热制品、屏蔽制品；如：异形胶垫、硅胶贴、泡棉胶、导电胶、不干胶、魔术贴、保护膜、胶带、薄膜开关、医疗产品及汽车制造业中所使用的胶贴产品。
胶贴制品、背光制品、导电制品、医疗制品、光学制品、散热制品、屏蔽制品；如：异形胶垫、硅胶贴、泡棉胶、导电胶、不干胶、魔术贴、保护膜、胶带、薄膜开关、医疗产品及汽车制造业中所使用的胶贴产品。
Purpose:
Adhesive products, backlight products, conductive products, medical products, optical products, heat dissipation products, shielding products; Such as: alien pads, silicone stickers, foam glue, conductive glue, dry glue, Magic stickers, protective film, tape, thin film switches, medical products and adhesive products used in the automotive manufacturing industry.

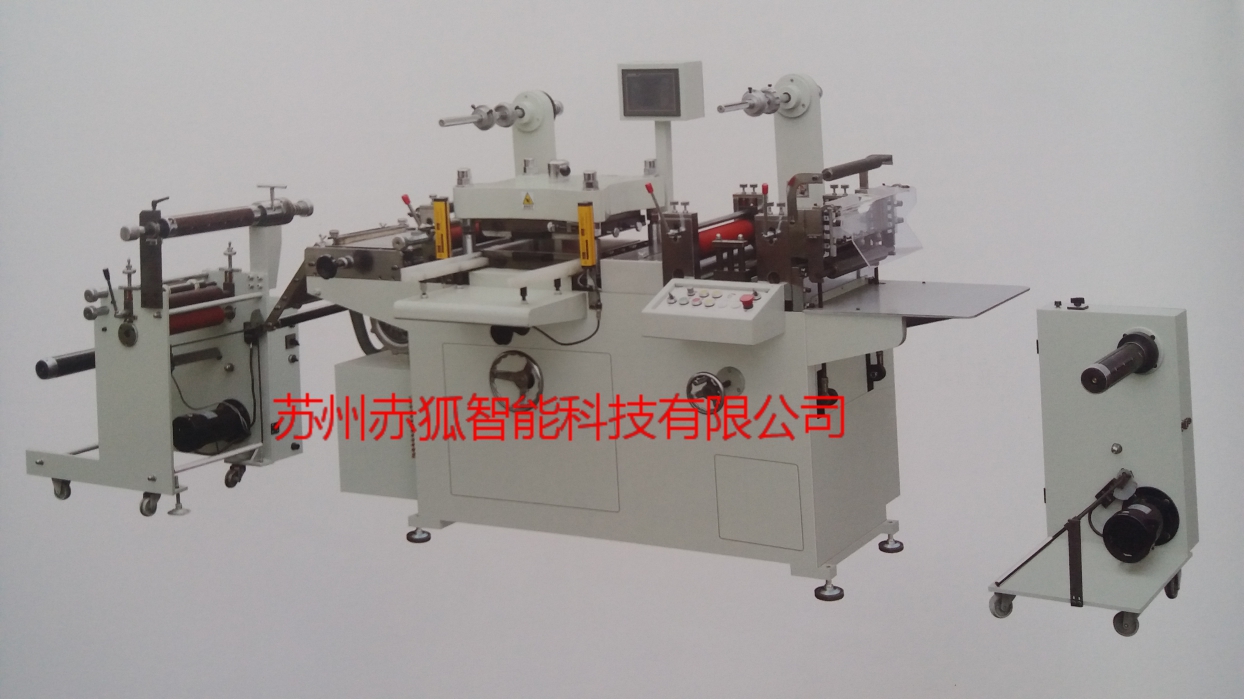

小孔套位机
小孔套位机
特点：
模切加工的专业设备，高精度，性能可靠，低噪音，安全耐用；随意组合分体的加工流水线，轻松实现多次自动套冲，精度可达到0.03mm；五金模具标准化安装，调整方便。
Features:
Professional equipment for die cutting, high precision, reliable performance, low noise, safety and durability; The processing line of the random combination of sub-body can easily achieve multiple automatic punching with a maximum accuracy of 0.03 mm; Hardware mold standardized installation, easy to adjust.
模切机
苏州赤狐智能科技有限公司 致力于裁切分切解决方案的厂家，
研发生产：新型分切裁切分切设备，贴合设备，高速分条机，精密分切机，大型裁切机，非标定制及自动化。
R&D and production: new cutting cutting cutting equipment, fitting equipment, high-speed cutting machine, precision cutting machine, large cutting machine, non-cutting machine.
技术参数及电气配置

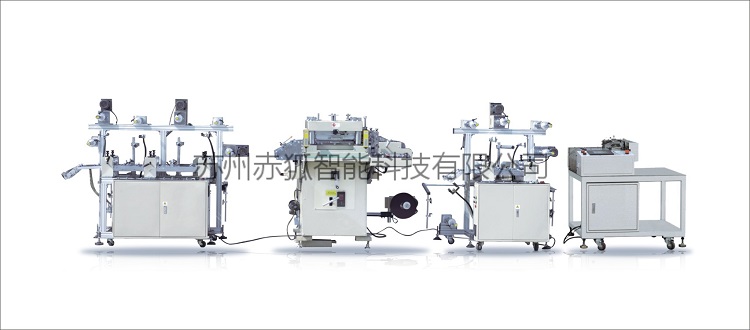

小孔定位纠偏功能，电动压力调节，更加精确。机台运行压力稳定，贴
合机模切机切片机小孔套位机自动化联机，整条线运行平稳，效率高。
| 高速模切机技术参数表 | |||||||
| 300NG双伺服高速专业套位模切机(自动调压）技术参数 | |||||||
| 项目 | 序号 | 名称 | 单位 | 参数内容 | 备注 | ||
| CH-300NG | |||||||
| 机 器 参 数 |
1 | 进料宽度 | mm | 305 | |||
| 2 | 最大模切面积 | pcs/h | 300*260 | ||||
| 3 | 最大运行速度 | pcs/h | 18000 | 拉料长度为80mm | |||
| 4 | 模座行程 | mm | 24 | ||||
| 5 | 行程调节量 | mm | 20 | ||||
| 6 | 拉料精度 | mm | ±0.1 | ||||
| 7 | 套位精度 | mm | ±0.05 | ||||
| 8 | 五金模闭合高度 | mm | 110(可调节） | ||||
| 9 | 下模板尺寸 | mm | 350*270*39.5 | (两块板合成） | |||
| 10 | 上模板尺寸 | mm | 350*270*29 | 含3mm垫板 | |||
| 11 | 润滑方式 | 自动循环供油 | |||||
| 12 | 适用刀模 | 木板模、胶板模、AB模、五金模、QDC模、腐蚀模、雕刻模 | |||||
| 13 | 调压方式 | 自动调压 | |||||
| 14 | 总功率 | Kw | 5.5 | ||||
| 15 | 外形尺寸 | mm | 1250*1400*1350 | ||||
| 16 | 机器净重 | Kg | 1500 | ||||
| 电 器 配 置 |
1 | 主动力伺服电机 | 1pcs | 英威腾(深圳） | |||
| 2 | 拉料伺服电机 | 1pcs | 英威腾(深圳） | ||||
| 3 | 调压伺服电机 | 1pcs | 英威腾(深圳） | ||||
| 4 | 触摸屏 | 1pcs | 威伦（台湾） | ||||
| 5 | 可编程控制器 | 1pcs | 松下（日本） | ||||
| 6 | 红外线安全感应装置 | 1pcs | 阳明（台湾） | ||||
| 7 | 光电传感器 | 1pcs | 阳明（台湾） | ||||
